In che modo una fresa per deformazione PCD non standard può trasformare la lavorazione ad alta precisione

Riepilogo dell'articolo: A computerD Taglierina per formatura non standardè progettato per operazioni di lavorazione in cui gli utensili da taglio standard non possono riprodurre in modo efficiente contorni complessi, gradini, scanalature o profili speciali. Combinando una testa utensile in PCD con un corpo in metallo duro, questa soluzione di attrezzamento personalizzata offre eccellente resistenza all'usura, stabilità dimensionale, finiture superficiali lisce e capacità di formatura in un solo passaggio.Wangdefufornisce soluzioni di utensili PCD personalizzate per applicazioni impegnative nei settori automobilistico, aerospaziale, dell'elettronica 3C e della produzione di apparecchiature mediche.

Sommario

Che cos'è una taglierina per formatura PCD non standard?

Perché il PCD è adatto alla formatura di precisione?

Specifiche chiave e opzioni di personalizzazione

Quali sono i principali vantaggi?

Dove viene utilizzato?

Come scegliere la taglierina giusta?

In che modo gli utensili personalizzati migliorano l'efficienza produttiva?

Domande frequenti

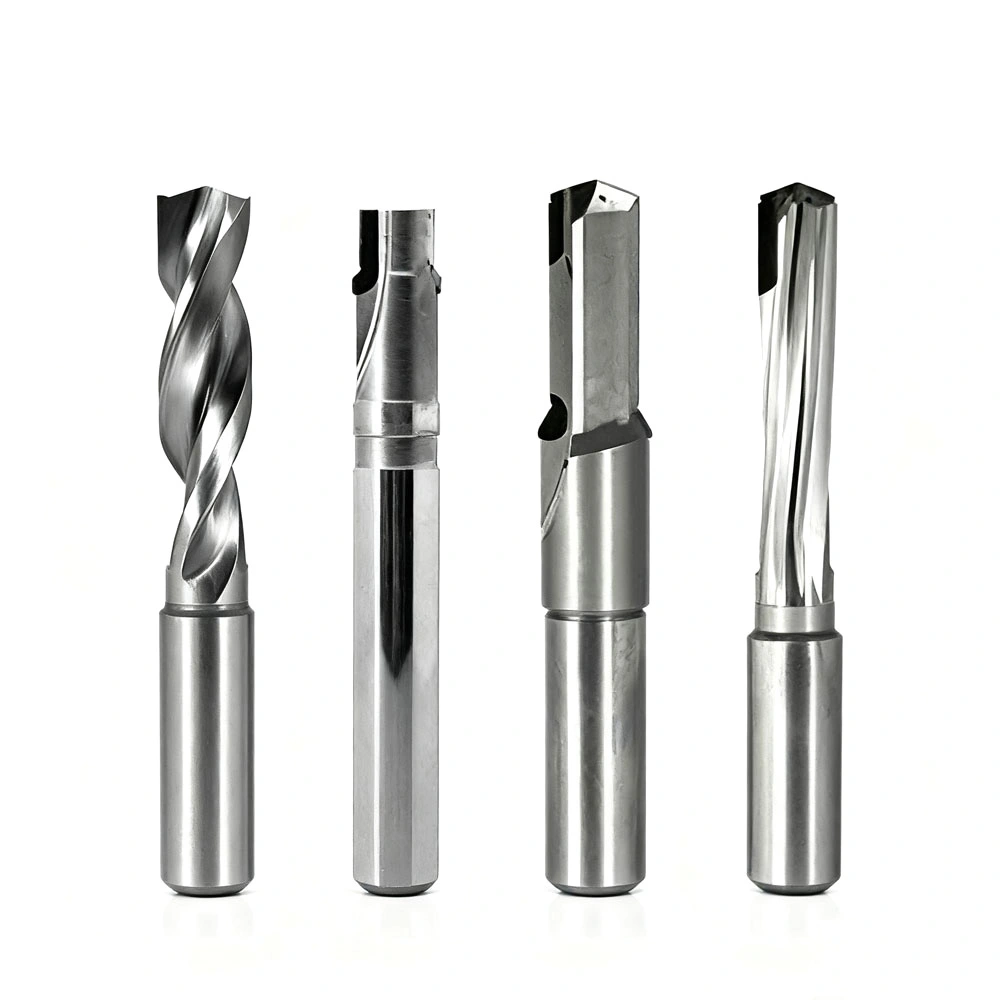

Che cos'è una taglierina per formatura PCD non standard?

A Taglierina per formatura non standard PCDè un utensile da taglio progettato su misura sviluppato per la lavorazione di pezzi con geometrie complesse o non standard. A differenza delle frese convenzionali o delle frese per uso generale, è progettata in base ai requisiti effettivi di contorno, tolleranza, materiale e produzione di un componente specifico.

Lo strumento in genere combina atesta di taglio in diamante policristallino (PCD).con un corpo utensile in metallo duro ad alta resistenza. Secondo le specifiche del prodotto, la sezione di taglio PCD può raggiungere una durezza di circa8000 alta tensione, mentre la sua conduttività termica può arrivare a circa700 W/mK. Queste caratteristiche aiutano a mantenere la stabilità del tagliente, a ridurre l’usura e a dissipare in modo efficiente il calore della lavorazione.

Per i produttori che producono componenti con contorni irregolari, fori a gradini, scanalature, superfici curve o altri profili specializzati, la geometria di formatura personalizzata può eliminare fasi di lavorazione multiple. Invece di utilizzare diversi utensili per riprodurre gradualmente una forma, una fresa di formatura adeguatamente progettata può completare il profilo desiderato in un'unica operazione di lavorazione.

Per ulteriori informazioni sulle funzionalità degli strumenti personalizzati, vedere le soluzioni degli strumenti personalizzati non standard di Wangdefu.

Perché il PCD è adatto alla formatura di precisione?

La selezione del materiale ha un'influenza diretta sulla durata dell'utensile, sulla qualità della superficie, sulla consistenza dimensionale e sui costi di lavorazione. Il PCD è particolarmente interessante per i materiali non ferrosi e abrasivi perché la sua estrema durezza e resistenza all'usura aiutano a mantenere un tagliente stabile durante cicli di produzione prolungati.

Elevata durezza e resistenza all'usura

Il PCD è sostanzialmente più duro del metallo duro convenzionale. Ciò consente al tagliente di resistere all'usura graduale durante la lavorazione continua. Un tagliente più stabile può aiutare i produttori a mantenere la precisione dimensionale per periodi più lunghi e a ridurre la frequenza di sostituzione degli utensili.

Dissipazione efficiente del calore

L'accumulo di calore può causare deformazioni termiche e influire negativamente sulla precisione della lavorazione. Il PCD ha un'elevata conduttività termica, consentendo al calore generato nella zona di taglio di dissiparsi rapidamente. Questa caratteristica è particolarmente preziosa quando si lavorano leghe di alluminio e altri materiali dove la qualità della superficie e la stabilità dimensionale sono importanti.

Finitura superficiale stabile

Un bordo PCD affilato e resistente all'usura può produrre risultati di taglio puliti e uniformi. Quando la geometria dell'utensile è adattata con precisione al pezzo, è possibile riprodurre superfici complesse con meno operazioni secondarie.

Specifiche chiave e opzioni di personalizzazione

Poiché gli utensili di formatura vengono sviluppati in base ai singoli pezzi, non esiste un'unica configurazione universale. Le dimensioni e la geometria dell'utensile devono essere determinate in base al disegno del componente, al materiale di lavorazione, all'attrezzatura CNC, al volume di produzione e alla tolleranza richiesta.

Questo approccio di personalizzazione rende lo strumento più di un semplice accessorio da taglio. Diventa una soluzione di lavorazione progettata attorno alla geometria finale del componente.

Quali sono i principali vantaggi di una taglierina per formatura PCD non standard?

1. Formatura in un unico passaggio

Il vantaggio più significativo è la capacità di combinare molteplici requisiti di formatura in un unico strumento specializzato. Laddove un processo convenzionale può richiedere diverse frese e cambi di utensile, una fresa di formatura personalizzata può potenzialmente completare il profilo target in un unico passaggio.

• Meno operazioni di lavorazione
• Ridotta frequenza di cambio utensile
• Cicli produttivi più brevi
• Posizionamento delle funzionalità più coerente
• Minore dipendenza da più processi di finitura

2. Maggiore durata dell'utensile

L'elevata durezza e resistenza all'usura del PCD aiutano a mantenere le prestazioni di taglio durante la produzione ripetitiva. Una maggiore durata utile dell'utensile può ridurre le interruzioni della macchina e semplificare la pianificazione della produzione, in particolare per la lavorazione di grandi volumi.

3. Qualità della superficie migliorata

La geometria stabile del tagliente è essenziale per la produzione di superfici lisce. Un profilo di formatura personalizzato può riprodurre accuratamente il contorno richiesto riducendo al tempo stesso il rischio di segni di lavorazione incoerenti causati da più transizioni dell'utensile.

4. Geometria specifica dell'applicazione

Ogni componente presenta diverse sfide di lavorazione. La forma della lama, il numero della scanalatura, l'angolo dell'elica, la configurazione dello stelo, il diametro e il design del canale del refrigerante possono essere regolati per adattarsi all'applicazione anziché forzare il pezzo da lavorare ad adattarsi a un utensile standard.

Dove viene utilizzato?

Le frese per formatura PCD personalizzate sono particolarmente utili quando la geometria dei componenti e l'uniformità della produzione sono più impegnative di quanto possono fornire gli utensili standard.

• Automotive:Alloggiamenti in lega di alluminio, componenti di trasmissione, parti strutturali e fori a gradini di precisione.
• Aerospaziale:Componenti compositi in fibra di carbonio e parti strutturali leggere che richiedono una finitura controllata.
• Elettronica 3C:Telai intermedi, alloggiamenti e componenti di precisione in lega di alluminio per telefoni cellulari e computer.
• Attrezzature mediche:Componenti di precisione in cui la ripetibilità dimensionale e la qualità della superficie sono importanti.
• Produzione industriale:Scanalature speciali, contorni irregolari, profili curvi e operazioni di formatura personalizzate.

L'utensile è particolarmente adatto per metalli non ferrosi come alluminio e rame, nonché compositi in fibra di carbonio, plastica rinforzata con fibra di vetro e tecnopolimeri selezionati ad alta durezza.

Come scegliere la taglierina giusta?

La scelta di uno strumento di formatura personalizzato dovrebbe iniziare dal componente piuttosto che dal catalogo degli strumenti. Gli ingegneri dovrebbero valutare l'intero processo di lavorazione prima di finalizzare la geometria dell'utensile.

1. Definire il materiale del pezzo:Identificare durezza, abrasività, caratteristiche termiche e comportamento del truciolo.
2. Analizzare il disegno del componente:Esamina contorni, scanalature, raggi, gradini, profili dei fori e tolleranze dimensionali.
3. Conferma la macchina CNC:Controllare la velocità del mandrino, la potenza, l'interfaccia del portautensile, il refrigerante disponibile e l'area di lavorazione.
4. Determinare i requisiti di produzione:Considera le dimensioni del lotto, il tempo di ciclo, le aspettative di durata dell'utensile e la coerenza richiesta.
5. Ottimizza la geometria della fresa:Selezionare il diametro, la disposizione delle scanalature, l'angolo dell'elica, il design del gambo e il profilo di formatura appropriati.
6. Convalidare il progetto finale:Utilizza disegni CAD e feedback sulla lavorazione per garantire che lo strumento corrisponda all'ambiente di produzione reale.

Per gli utensili personalizzati, fornire un disegno CAD dettagliato o un campione esistente può migliorare significativamente la precisione della progettazione degli utensili. Sono preziose anche le informazioni sul materiale del pezzo, sul modello della macchina, sulle condizioni di lavorazione, sulla tolleranza richiesta e sul volume di produzione target.

In che modo gli utensili personalizzati migliorano l'efficienza produttiva?

Il valore economico di una fresa per deformazione personalizzata non è determinato solo dal prezzo di acquisto. La considerazione più importante è il suo contributo totale al processo di lavorazione.

Ad esempio, un componente che richiede diverse frese standard può comportare ripetuti cambi di utensile, riposizionamento, ispezione intermedia e operazioni di finitura aggiuntive. Uno strumento di formatura dedicato può consolidare le operazioni adeguate e ridurre la complessità del processo.

Ciò può fornire diversi vantaggi misurabili:

• Riduzione dei tempi passivi causati dai cambi utensile
• Numero ridotto di fasi di lavorazione
• Migliore coerenza dimensionale tra i lotti
• Requisiti di manodopera e ispezione potenzialmente inferiori
• Pianificazione della produzione più prevedibile
• Migliore idoneità alla produzione CNC automatizzata

Wangdefu supporta utensili PCD personalizzati dalla ricerca e sviluppo e dalla progettazione tecnica fino alla produzione. La sua attività di utensili di precisione vanta più di un decennio di esperienza e serve applicazioni automobilistiche, aerospaziali, 3C e apparecchiature mediche. L'azienda afferma inoltre che l'accuratezza degli utensili può raggiungere livelli elevati di precisione, supportando i clienti che cercano prestazioni di lavorazione ripetibili.

Per esplorare le soluzioni di precisione correlate, visitare ilUtensili da taglio CNCcategoria.

Domande frequenti

Qual è lo scopo principale di una taglierina per formatura non standard PCD?

Il suo scopo principale è quello di lavorare profili di pezzi complessi o personalizzati con una geometria di taglio dedicata. Può combinare diversi requisiti di formatura in un unico strumento e può ridurre la necessità di molteplici operazioni di lavorazione.

Quali materiali possono essere lavorati con le frese per deformazione PCD?

Sono comunemente adatti per materiali non ferrosi come alluminio, rame e loro leghe. A seconda del design dell'utensile, possono essere utilizzati anche per compositi in fibra di carbonio, plastica rinforzata con fibra di vetro e tecnopolimeri selezionati.

È possibile personalizzare il diametro della fresa e la geometria della lama?

SÌ. Diametro, profilo della lama, numero di scanalature, angolo dell'elica, configurazione del gambo e altre caratteristiche strutturali possono essere progettati in base al disegno del pezzo e ai requisiti di lavorazione. Le dimensioni disponibili non sono limitate a una dimensione standard.

Quali informazioni sono necessarie per sviluppare una taglierina per formatura personalizzata?

Si consiglia vivamente un disegno CAD dettagliato. Gli ingegneri dovrebbero inoltre fornire il materiale del pezzo, la tolleranza target, l'attrezzatura di lavorazione, le condizioni del mandrino, il volume di produzione e gli attuali problemi di lavorazione. Anche uno strumento o un campione di componente esistente può aiutare a perfezionare il progetto.

Perché scegliere il PCD invece di una fresa in metallo duro convenzionale?

Il PCD offre durezza e resistenza all'usura significativamente più elevate, che possono aiutare a mantenere un tagliente affilato per periodi più lunghi. Per applicazioni adeguate, ciò può migliorare la stabilità dimensionale, la qualità della superficie, la durata dell'utensile e l'efficienza complessiva della lavorazione.

Conclusione

Un progetto adeguatamente progettatoTaglierina per formatura non standard PCDpuò trasformare un'operazione di lavorazione complicata in un processo più controllato ed efficiente. La sua combinazione di durezza PCD, geometria di formatura personalizzata, resistenza del corpo in metallo duro e capacità di lavorazione in un unico passaggio lo rende un'opzione preziosa per componenti di precisione con contorni e requisiti superficiali impegnativi. Con oltre un decennio di esperienza negli utensili di precisione, Wangdefu fornisce soluzioni personalizzate per i produttori che cercano prestazioni affidabili e progettazione di utensili specifici per l'applicazione. Se stai sviluppando un processo di lavorazione complesso o hai bisogno di una fresa progettata attorno al disegno del tuo componente,contattaciper discutere le vostre esigenze di utensili e ricevere una soluzione personalizzata.
